در دنیای امروز که وابستگی به تجهیزات الکترونیکی و سیستم های دیجیتال روزبه روز بیشتر می شود، تأمین برق پایدار برای این تجهیزات حیاتی است. قطع ناگهانی برق یا نوسانات شدید می تواند منجر به از دست رفتن اطلاعات، خرابی سخت افزار یا توقف عملیات حیاتی شود. سیستم های یو پی اس (UPS) به عنوان منبع تغذیه بدون وقفه، راه حلی مؤثر برای مقابله با این چالش ها هستند.
در قلب هر یو پی اس، باتری قرار دارد؛ عنصری که وظیفه ذخیره انرژی و تأمین برق در زمان قطعی را بر عهده دارد. اما باتری ها به تنهایی نمی توانند عملکردی ایمن و پایدار داشته باشند. آن ها نیازمند محافظت فیزیکی، تهویه مناسب، و چیدمان اصولی هستند. اینجاست که «کابینت باتری» وارد عمل می شود.
کابینت باتری یک محفظه فلزی یا کامپوزیتی است که باتری های یو پی اس را در خود جای می دهد. این کابینت ها نه تنها از باتری ها در برابر ضربه، رطوبت، گردوغبار و عوامل محیطی محافظت می کنند، بلکه با ایجاد تهویه مناسب، مانع از افزایش دمای داخلی و کاهش راندمان باتری ها می شوند.
در این مقاله، به صورت تخصصی و انحصاری، مفهوم کابینت باتری، انواع آن، کاربردها، مزایا، نکات انتخاب و تجربه کاربران را بررسی خواهیم کرد. هدف این مقاله، ارائه یک راهنمای جامع برای خریداران حرفه ای و مدیران فنی است که به دنبال انتخاب و استفاده بهینه از کابینت باتری در سیستم های برق اضطراری هستند.
کابینت باتری چیست؟ تعریف، عملکرد و جایگاه آن در سیستم یو پی اس
کابینت باتری یو پی اس یک محفظه محافظتی و ساختاری است که باتری های سیستم UPS را در خود جای می دهد. این کابینت ها معمولاً از جنس فلز گالوانیزه، فولاد ضدزنگ یا پلی کربنات ساخته می شوند و طراحی آن ها به گونه ای است که باتری ها به صورت منظم، ایمن و قابل تهویه درون آن قرار می گیرند.
عملکرد اصلی کابینت باتری:
- محافظت فیزیکی: جلوگیری از ضربه، نفوذ رطوبت، گردوغبار و عوامل محیطی که می توانند عمر باتری را کاهش دهند.

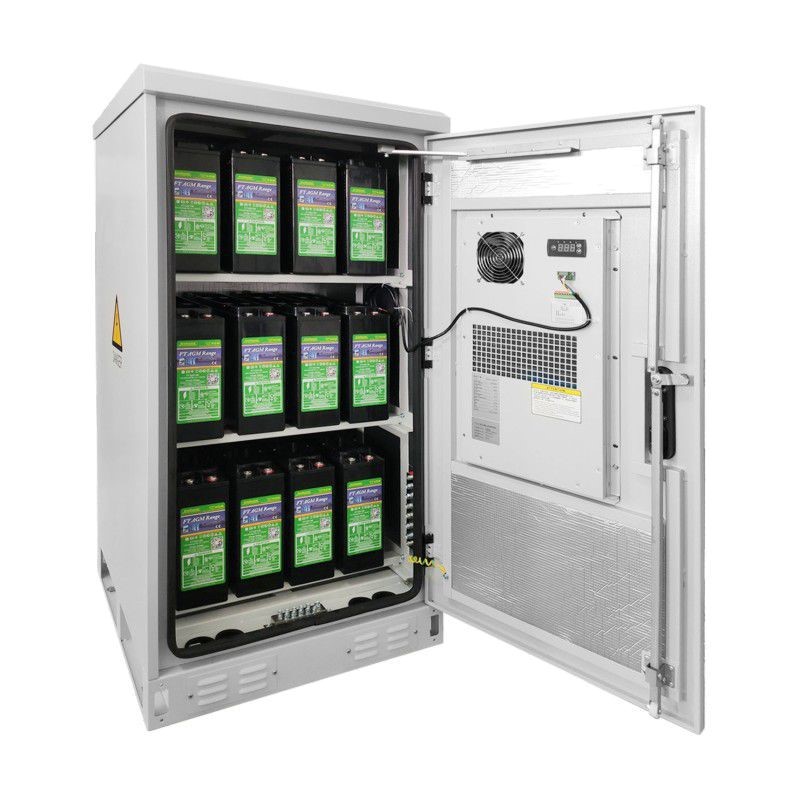

- تهویه و کنترل دما: باتری ها در زمان شارژ و دشارژ گرما تولید می کنند. کابینت باتری با فن یا دریچه های تهویه، مانع از افزایش دمای داخلی می شود.
- چیدمان منظم: باتری ها به صورت افقی یا عمودی روی طبقات داخلی کابینت چیده می شوند. این چیدمان باعث سهولت در سیم کشی، بررسی و تعویض باتری ها می شود.
- افزایش ایمنی: درب های قفل دار، پنل های مقاوم و طراحی صنعتی، از دسترسی غیرمجاز به باتری ها جلوگیری می کنند.
جایگاه کابینت باتری در سیستم UPS:
در بسیاری از مدل های یو پی اس، به ویژه مدل های آنلاین با توان بالا، باتری ها به صورت خارجی نصب می شوند. در این موارد، کابینت باتری نقش حیاتی در نگهداری و عملکرد صحیح باتری ها ایفا می کند. بدون کابینت مناسب، باتری ها در معرض آسیب های فیزیکی و حرارتی قرار می گیرند و عملکرد سیستم UPS مختل می شود.
کابینت باتری نه تنها یک محفظه نگهدارنده، بلکه بخشی از زیرساخت برق اضطراری است که باید با دقت انتخاب، نصب و نگهداری شود. در ادامه مقاله، اجزای تشکیل دهنده این کابینت ها را بررسی خواهیم کرد.
اجزای تشکیل دهنده کابینت باتری و نحوه اتصال به یو پی اس
کابینت باتری از اجزای مختلفی تشکیل شده که هرکدام نقش مهمی در عملکرد، ایمنی و دوام سیستم دارند. شناخت این اجزا به کاربران کمک می کند تا در زمان خرید، نصب یا نگهداری، تصمیمات دقیق تری بگیرند.
اجزای اصلی کابینت باتری:
- بدنه فلزی یا کامپوزیتی: معمولاً از فولاد گالوانیزه یا آلیاژ ضدزنگ ساخته می شود. این بدنه باید مقاوم در برابر ضربه، خوردگی و رطوبت باشد.
- طبقات داخلی: برای قرارگیری باتری ها به صورت افقی یا عمودی طراحی شده اند. برخی مدل ها دارای کشوهای ریلی برای دسترسی آسان تر هستند.
- درب قفل دار: برای جلوگیری از دسترسی غیرمجاز و افزایش ایمنی، درب کابینت معمولاً مجهز به قفل مکانیکی یا دیجیتال است.
- سیستم تهویه: شامل دریچه های جانبی یا فن های خنک کننده برای کنترل دمای داخلی و جلوگیری از گرم شدن بیش ازحد باتری ها.
- ترمینال های اتصال: محل اتصال کابل های مثبت و منفی باتری ها به یو پی اس. این ترمینال ها باید دارای پوشش عایق و استاندارد باشند.
- کابل های ارتباطی: کابل های ضخیم با سطح مقطع مناسب برای انتقال جریان بین باتری ها و یو پی اس. معمولاً از جنس مس با روکش PVC هستند.
- فیوز یا کلید حفاظتی: برای جلوگیری از اتصال کوتاه یا جریان بیش ازحد، برخی کابینت ها مجهز به فیوز یا کلید قطع اضطراری هستند.
نحوه اتصال کابینت باتری به یو پی اس:
اتصال کابینت باتری به یو پی اس باید طبق دستورالعمل فنی و با رعایت اصول ایمنی انجام شود. ابتدا باتری ها به صورت سری یا موازی درون کابینت چیده می شوند تا ولتاژ و آمپراژ مورد نظر حاصل شود. سپس کابل های خروجی کابینت به ترمینال ورودی باتری یو پی اس متصل می شوند.
در مدل های حرفه ای، مانند یو پی اس های تیام شبکه یا فاراتل، اتصال کابینت باتری از طریق کانکتورهای صنعتی یا ترمینال های پیچ دار انجام می شود. همچنین برخی یو پی اس ها دارای قابلیت تشخیص خودکار ولتاژ باتری هستند که نصب را ساده تر می کند.
در ادامه مقاله، انواع کابینت باتری از نظر طراحی و کاربرد را بررسی خواهیم کرد.
انواع کابینت باتری از نظر طراحی، ظرفیت، ولتاژ و کاربرد
کابینت باتری ها بسته به نوع یو پی اس، ظرفیت مورد نیاز، فضای نصب و نوع باتری، در مدل های مختلفی طراحی و عرضه می شوند. شناخت این انواع به کاربران کمک می کند تا گزینه مناسب را انتخاب کنند.
از نظر طراحی فیزیکی:

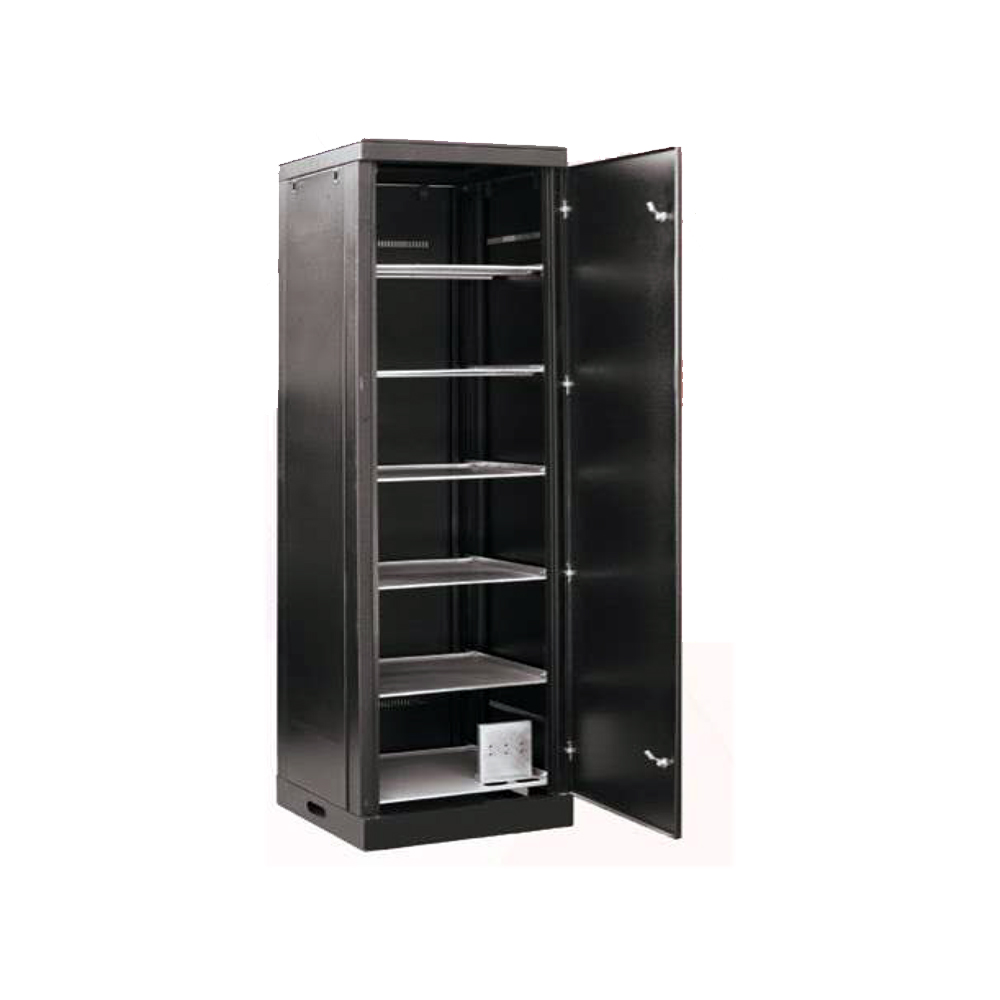

- کابینت ایستاده (Floor Standing): برای نصب در کنار یو پی اس یا در اتاق های برق. مناسب برای باتری های بزرگ و تعداد بالا.

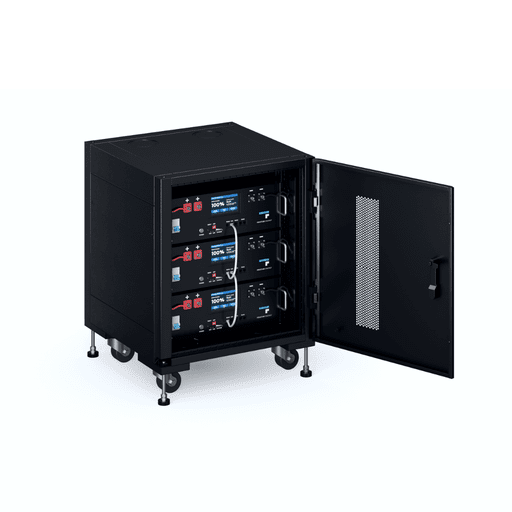

- کابینت رک مونت (Rack Mount): طراحی شده برای نصب در رک های شبکه. معمولاً در ابعاد 2U، 4U یا 6U عرضه می شوند.
- کابینت دیواری (Wall Mount): برای فضاهای محدود یا مصارف سبک. ظرفیت پایین تری دارند و برای باتری های کوچک مناسب اند.
از نظر ظرفیت و تعداد باتری:
- کابینت های تک طبقه: برای ۴ تا ۶ باتری ۱۲ ولت. مناسب برای یو پی اس های کوچک یا خانگی.
- کابینت های چندطبقه: برای ۱۲ تا ۲۰ باتری یا بیشتر. مناسب برای یو پی اس های صنعتی با ولتاژ بالا (مثلاً 240VDC).
- کابینت های قابل توسعه: طراحی ماژولار دارند و می توانند در آینده با اضافه کردن طبقات، ظرفیت را افزایش دهند.
از نظر نوع باتری:
- مخصوص باتری های سیلد اسید (VRLA): رایج ترین نوع باتری در یو پی اس ها. کابینت ها باید تهویه مناسب داشته باشند.
- مخصوص باتری های لیتیوم یون: نیازمند کنترل دقیق دما و سیستم مدیریت باتری (BMS).
- مخصوص باتری های نیکل کادمیوم: کمتر رایج اما در برخی صنایع خاص استفاده می شوند.
از نظر کاربرد:
- اداری و خانگی: طراحی ساده، ظرفیت پایین، قیمت مناسب.
- صنعتی و دیتاسنتر: طراحی مقاوم، ظرفیت بالا، تهویه پیشرفته، قابلیت اتصال به چند یو پی اس.
- پزشکی و مخابراتی: ایمنی بالا، قابلیت مانیتورینگ، و سازگاری با تجهیزات حساس.
در انتخاب کابینت باتری، باید نوع یو پی اس، توان مصرفی، فضای نصب، و نوع باتری را در نظر گرفت. در ادامه مقاله، مزایا و محدودیت های این تجهیز را بررسی خواهیم کرد.
مزایا و محدودیت های کابینت باتری در محیط های صنعتی، اداری و خانگی
کابینت باتری به عنوان یکی از اجزای حیاتی سیستم های برق اضطراری، مزایای قابل توجهی در محیط های مختلف دارد. با این حال، شناخت محدودیت های آن نیز برای تصمیم گیری آگاهانه ضروری است.
مزایا:
- افزایش ایمنی: با محافظت فیزیکی از باتری ها، خطرات ناشی از اتصال کوتاه، نشت اسید یا دسترسی غیرمجاز کاهش می یابد.
- تهویه مناسب: کابینت های استاندارد دارای سیستم تهویه یا فن هستند که مانع از افزایش دمای داخلی و کاهش راندمان باتری ها می شوند.
- نظم و مدیریت بهتر: چیدمان منظم باتری ها در طبقات کابینت، بررسی، تعویض و سیم کشی را ساده تر می کند.
- افزایش عمر باتری: با کنترل دما، جلوگیری از رطوبت و ضربه، عمر مفید باتری ها افزایش می یابد.
- قابلیت توسعه: برخی کابینت ها به صورت ماژولار طراحی شده اند و امکان افزایش ظرفیت در آینده را فراهم می کنند.
- سازگاری با انواع یو پی اس: کابینت باتری ها در مدل های مختلفی طراحی شده اند که با یو پی اس های تیام شبکه، فاراتل، آلجا و برندهای خارجی سازگار هستند.
محدودیت ها:
- نیاز به فضای فیزیکی: کابینت های بزرگ برای باتری های صنعتی نیاز به فضای اختصاصی دارند که در محیط های کوچک ممکن است محدودیت ایجاد کند.
- هزینه اولیه: خرید کابینت باتری استاندارد با تهویه و بدنه مقاوم، هزینه بر است و ممکن است در پروژه های کوچک مقرون به صرفه نباشد.
- نیاز به نصب تخصصی: اتصال صحیح باتری ها، رعایت قطبیت، و ایمنی الکتریکی نیازمند دانش فنی و تجربه است.
- محدودیت در جابه جایی: پس از نصب و سیم کشی، جابه جایی کابینت باتری دشوار است و نیاز به قطع کامل سیستم دارد.
در مجموع، مزایای کابینت باتری در افزایش ایمنی، دوام و عملکرد سیستم UPS بسیار چشمگیر است. با در نظر گرفتن محدودیت ها، می توان گزینه ای مناسب برای هر محیط انتخاب کرد.
نکات کلیدی در انتخاب، نصب و نگهداری کابینت باتری
برای بهره برداری کامل از کابینت باتری، رعایت اصول انتخاب، نصب و نگهداری آن ضروری است. در این بخش، نکات کلیدی را مرور می کنیم تا کاربران حرفه ای بتوانند با اطمینان از این تجهیز استفاده کنند.
نکات انتخاب:
- تناسب با نوع باتری: کابینت باید با ابعاد، وزن و نوع باتری (سیلد اسید، لیتیوم یون، نیکل کادمیوم) سازگار باشد.
- ظرفیت مورد نیاز: تعداد باتری ها، ولتاژ کل و آمپراژ باید با طراحی کابینت هماهنگ باشد.
- جنس بدنه: برای محیط های صنعتی، بدنه فلزی مقاوم در برابر خوردگی توصیه می شود. در محیط های اداری، بدنه کامپوزیتی سبک تر مناسب تر است.
- تهویه و خنک سازی: وجود فن یا دریچه های تهویه برای کنترل دما الزامی است، به ویژه در کابینت های پرظرفیت.
نکات نصب:
- نصب در مکان خشک و خنک: کابینت باید در مکانی با تهویه مناسب، دور از رطوبت و گردوغبار نصب شود.
- رعایت اصول کابل کشی: استفاده از کابل های استاندارد، اتصال صحیح قطب ها، و رعایت ایمنی برق رسانی الزامی است.
- اتصال به زمین: برای جلوگیری از شوک الکتریکی و افزایش ایمنی، اتصال به ارت الزامی است.
نکات نگهداری:
- بررسی دوره ای ولتاژ باتری ها: با استفاده از مولتی متر یا نرم افزار مانیتورینگ، وضعیت باتری ها را بررسی کنید.
- تمیزکاری منظم دریچه های تهویه و بدنه: گردوغبار باعث افزایش دمای داخلی و کاهش راندمان می شود.
- سرویس سالانه توسط تکنسین مجاز: بررسی اتصالات، تست مدار کنترل، و تنظیم مجدد پارامترها باید توسط متخصص انجام شود.
- ثبت تاریخ نصب، سرویس و تعویض باتری: این کار به برنامه ریزی بهتر برای نگهداری و جلوگیری از فراموشی کمک می کند.
با رعایت این نکات، کابینت باتری عملکردی پایدار، ایمن و قابل اعتماد در بلندمدت خواهد داشت.
مقایسه کابینت باتری برندهای مختلف با تمرکز بر مدل های تیام شبکه و فاراتل
در بازار ایران، برندهای مختلفی کابینت باتری عرضه می کنند. در این بخش، کابینت های برند تیام شبکه و فاراتل را با سایر برندها مقایسه می کنیم تا نقاط قوت و تفاوت ها مشخص شود.
کابینت باتری تیام شبکه:
- طراحی صنعتی: بدنه مقاوم، رنگ الکترواستاتیک، و تهویه مناسب.
- سازگاری با یو پی اس های رک مونت و ایستاده: مدل های متنوع برای نصب در رک یا کنار یو پی اس.
- قابلیت توسعه: برخی مدل ها به صورت ماژولار طراحی شده اند.
- پشتیبانی فنی و خدمات پس از فروش: تیام شبکه در زمینه نصب، سرویس و تأمین قطعات عملکرد قابل قبولی دارد.
کابینت باتری فاراتل:
- طراحی ساده و کاربردی: مناسب برای باتری های سیلد اسید و یو پی اس های صنعتی.
- قیمت اقتصادی: در مقایسه با برندهای خارجی، قیمت مناسب تری دارد.
- سازگاری با مدل های CAD و SDC: طراحی شده برای مدل های خاص یو پی اس فاراتل.
- خدمات پس از فروش گسترده: شبکه نمایندگی فعال در سراسر کشور.
مقایسه با برندهای خارجی (APC، Eaton، Riello):
- کیفیت ساخت بالا: برندهای خارجی از آلیاژهای خاص و طراحی پیشرفته استفاده می کنند.
- قیمت بالا: به دلیل وارداتی بودن، قیمت این کابینت ها چند برابر برندهای ایرانی است.
- محدودیت در خدمات: تأمین قطعات و پشتیبانی فنی در ایران محدودتر است.
در مجموع، کابینت باتری های تیام شبکه و فاراتل با توجه به کیفیت، قیمت، و خدمات داخلی، گزینه ای مناسب برای پروژه های حرفه ای در ایران هستند.
تجربه کاربران و تحلیل بازخوردهای عملیاتی در استفاده از کابینت باتری
بررسی تجربه کاربران واقعی یکی از بهترین روش ها برای ارزیابی عملکرد کابینت باتری در شرایط عملیاتی است. در محیط های صنعتی، اداری و حتی خانگی، استفاده از کابینت باتری با بازخوردهای متفاوتی همراه بوده که در ادامه به مهم ترین آن ها اشاره می کنیم.
در دیتاسنترها و اتاق های سرور:
مدیران فناوری اطلاعات از نظم و ایمنی کابینت باتری ها رضایت کامل دارند. چیدمان منظم باتری ها، تهویه مناسب و دسترسی آسان برای سرویس دوره ای از جمله مزایای مورد تأکید بوده اند.
در مراکز درمانی و آزمایشگاهی:
کاربران از عملکرد پایدار باتری ها در شرایط بحرانی مانند قطع ناگهانی برق ابراز رضایت کرده اند. کابینت باتری با طراحی صنعتی و تهویه مناسب، مانع از گرم شدن بیش ازحد باتری ها شده و ایمنی تجهیزات پزشکی را تضمین کرده است.
در دفاتر اداری و شرکت های کوچک:
برخی کاربران از محدودیت فضای فیزیکی و هزینه اولیه کابینت باتری گلایه داشته اند، اما در بلندمدت، افزایش عمر باتری و کاهش خرابی ها باعث رضایت نسبی شده است.
در پروژه های مخابراتی و صنعتی:
کاربران حرفه ای از قابلیت توسعه، مقاومت بدنه، و سازگاری با یو پی اس های مختلف ابراز رضایت کرده اند. همچنین وجود کلید حفاظتی و فیوز داخلی، ایمنی سیستم را افزایش داده است.
در مجموع، تجربه کاربران نشان می دهد که کابینت باتری نه تنها یک محفظه نگهدارنده، بلکه یک عنصر حیاتی در پایداری و ایمنی سیستم برق اضطراری است.
نتیجه گیری و توصیه های نهایی برای خریداران حرفه ای
کابینت باتری یکی از اجزای کلیدی در سیستم های یو پی اس است که نقش آن فراتر از نگهداری فیزیکی باتری هاست. این تجهیز با فراهم کردن ایمنی، تهویه، نظم و قابلیت توسعه، عملکرد باتری ها را بهینه کرده و عمر مفید آن ها را افزایش می دهد.
در این مقاله، به صورت جامع و انحصاری، مفهوم کابینت باتری، اجزای تشکیل دهنده، انواع طراحی، مزایا و محدودیت ها، نکات انتخاب و نصب، مقایسه برندها و تجربه کاربران بررسی شد. کلیدواژه «کابینت باتری» به صورت طبیعی و مؤثر در سراسر مقاله به کار رفته تا مقاله از نظر سئو کاملاً بهینه باشد.
توصیه می شود پیش از خرید، نوع یو پی اس، ظرفیت مورد نیاز، نوع باتری و فضای نصب را بررسی کرده و با مشورت متخصصان، کابینت مناسب را انتخاب کنید. همچنین رعایت اصول نصب و نگهداری، عملکرد پایدار و ایمن سیستم را در بلندمدت تضمین می کند.
